Các loại encoder của Autonics

Phân loại bộ mã hóa vòng quay — Encoder Autonics

Encoder Autionics được chế tạo với mẫu mã kích thước đa dạng đem đến nhiều lựa chọn cho mục đích sử dụng khác nhau.

– Bộ mã hóa vòng quay tương đối ( Incremental Encoder)

– Bộ mã hóa vòng quay tuyệt đối. ( Absolute Encoder)

– Flexible Coupling.

Bộ mã hóa vòng quay tương đối Autionics

Đây là thiết bị có bộ mã hóa vòng quay tương ứng với một kích thước nhất định. Với mục đích tối đa hóa không gian lắp đặt, trọng lượng vừa phải, cung cấp độ tin cậy cao với sự mã hóa chuẩn xác. Nó được chia thành các series:

• E20 S/E20HB Series: có dạng trục/lỗ gắn liền với kích thước thân Ø20mm. Trọng lượng 35g, momen quán tính của trục nhỏ: Max: 0.5g•cm².
• E30S Series: kích thước thân Ø30mm.
• E50S-C Series: kích thước thân Ø50mm được kết nối giắc cắm đồng trục E50S8-CR và kết nối với giắc cắm bên cạnh E50S8-CS.
• E50 Series: có kích thước thân Ø50mm. Là loại trục thực hiện chức năng tự động điều khiển vị trí dây chuyền máy móc.

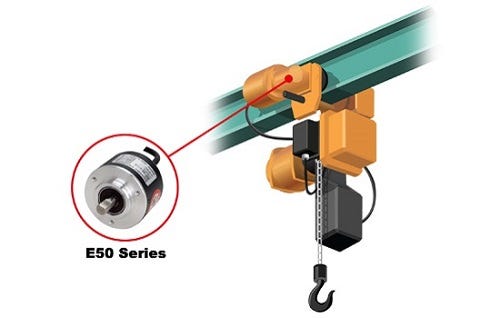

Dòng Encoder Autonics E50 Series

• E58 Series: có kích thước thân Ø58mm và độ phân giải 8,000 xung. E58 hỗ trợ khá nhiều các ứng dụng máy móc công nghiệp, Robot với nhiều loại: trục, lỗ, loại kết nối.
• E60H Series: kích thước thân Ø60mm.
• E68S Series: kích thước thân Ø68mm. Là loại trục, có giắc cắm với đường kính trục Ø15mm, tần số đáp ứng 180kHz.
• E80H Series: đường kính Ø80mm. Là loại lỗ, được dùng với mục đích lắp đặt trong các loại máy móc gồm động cơ mà không cần phải dùng đến khớp nối. Đường kính trục bên trong là Ø30mm hoặc Ø32mm.
• E100H Series: đường kính Ø100mm. Là loại lỗ, được dùng cho thang máy.
• ENC Series: dùng để đo chiều dài hay tốc độ của đối tượng đang di chuyển liên tục bởi loại bánh xe.
• ENA Series: có cấu tạo khuôn đúc cứng cáp. Có khả năng chịu được tác động từ bên ngoài. Loại trục có giá đỡ bên cạnh, lắp đặt trực tiếp lên khung lắp và nhờ có sử dụng giắc cắm.
• ENHP Series: được thiết kế cho các ứng dụng yêu cầu đưa xung vào bằng tay như là máy phay và máy tiện NC. Ứng dụng chuyên mạch chọn AXIS (6 vị trí), Rate (4 vị trí) cho các công cụ trên máy trung tâm.
• ENH Series: được thiết kế kết nối dây, tiện lợi cho người dùng với dạng khối đấu nối chuẩn. Dòng sản phẩm này cấp xung ngõ vào thủ công trong các loại máy móc/thiết bị như máy phay, máy tiện NC.
• E18 Series: có thiết kế với đường kính ngoài ø18mm, trọng lượng 10g, mô-men quán tính trục dưới 0.5g•cm². Đây là một lựa chọn hữu ích cho các loại máy rút tiền ATM, máy đếm tiền, máy Photocopy…
• E40 Series: có đường kính ø40m. Là loại trục/ loại lỗ/ loại lỗ liền thân. E40 dùng để đo chiều dài tia H.

Bộ mã hóa vòng quay tuyệt đối Autionics

Khi sử dụng bộ mã hóa tuyệt đối sẽ giúp cho việc lắp đặt trở nên tiết kiệm không gian. Đồng thời, thực hiện nhiều ứng dụng khác nhau nhờ thêm vào dòng sản phẩm loại giắc cắm bên cạnh.

Absolute Encoder Autionics gồm có:

• EPM50 Series: đa vòng tuyệt đối ø50mm loại trục. Độ phân giải 23 bit, ngõ ra loại truyền song song và nối tiếp (SSI). Được dùng để điều khiển vị trí, chiều quay của máy phát điện tuabin gió.
• EP50S Series: đường kính Ø50mm. Loại trục, có thiết kế nhỏ gọn, độ phân giải 1024 Divisions, có nhiều mã ngõ ra đa dạng: BCD, Binary, Gray.
• EP58 Series: Ø58mm, là kiểu thiết kế các lỗ lắp đặt ở mặt trước tiện dụng cho lắp đặt. Dòng Encoder này được ứng dụng phổ biến cho các máy móc — thiết bị chính xác, máy dệt, Rô-bốt và thiết bị đỗ xe.

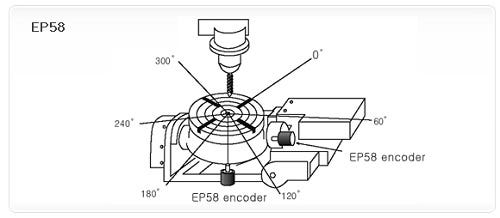

Encoder Autonics EP58 Series

• ENP Series: đường kính Ø60mm, loại trục, độ phân giải 360 division. Có thể xác định góc quay thay đổi tuyệt đối bằng mã BCD.

Flexible Coupling (Khớp nối đàn hồi) ERB Series

ERB Series được cấu tạo gồm hợp kim nhôm (AL 7075-T6) có độ bền cao. Bề mặt được xử lý mạ Anod nhôm (xử lý Alumite).

Dòng ERB được hỗ trợ hai dạng lắp đặt kết nối khác nhau:

• Loại kẹp chặt trục.
• Loại bắt ốc vít

Bộ mã hóa vòng quay — Encoder Autonics mang đến giải pháp điện năng hữu hiệu, tối ưu hóa tiện lợi và an toàn cho người dùng.
